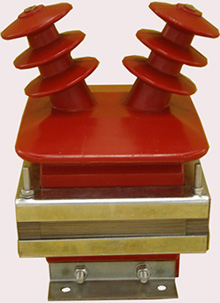

FDDC型（10，6KV）系列放電線圈
一、用途及適用范圍
FDDC型（10，6KV）系列高壓并聯電容器戶內型放電線圈
安裝于變電站內的并聯電容器組在退出運行之后，必須要有放電器件將其內部充有的電荷釋放掉，對于實行自動控制投切的電容器組則更要求在規定的時間內將其電荷釋放到安全電壓以下。因此安裝專用放電線圈是變電站內并聯電容器的必要技術安全措施。
集合式電容器以及單臺容量大的并聯電容器，內部原件故障主要靠?jī)?nèi)熔絲來隔斷故障，并保證電容器能繼續運行。由于電容器不平衡將引起非故障相電容器及故障相中健全元件上的電壓升高。使用帶電中間抽頭的放電線圈與各相電容器的相應抽頭連接，分別測量抽頭對相線的中性點的電壓。其二個獨立的二次繞組接成差壓方式，并與保護繼電器相連接，組成差壓保護回路，可在健全元件上電壓升高超過安全工作的允許值時動作于開關，及時將電容器退出電網。
某些大容量的電容器組在每組電容器連接時采用兩個以上的串聯段或選用單臺容量較大的電容器。此時采用單臺外熔絲保護時，其動作靈敏度不易滿足要求，對此可用靈敏度高的差壓保護作為電容器的內部故障保護。
使用條件
1、 戶內,環境溫度A類-40～+40℃ B類-25～+45℃ C類-15～+55℃
2、 海拔高度不超過1000m 最大風速35m/s
3、 抗震水平 地震烈度為8度的作用下不損壞。
4、 安裝地點 無有害氣體，蒸汽及無導電性或爆炸性塵埃的地方。
二、主要技術性能
1、 系統標稱電壓：10KV; 6KV
2、 額定一次電壓：10; 6KV,額定二次電壓100/√3 V
3、 準確極:80VA/0.5級
4、 接線方式:減極性
5、 工頻耐受電壓一次對二次及地（10KV,35KV 1min ; 6KV,25KV 1min）二次對一次及地3KV 1min
6、 匝間耐受電壓，4倍額定頻率，2.5倍額定電壓30s.
7、 高壓瓷套外絕緣爬電比距不小于25mm/KV.
8、 雷電沖擊耐壓（峰值）：10KV,75KV 1min; 10KV,50KV 1min
9、 單相配套電容器容量為標稱容量(及以下)。
10、 放電時間，在配有標稱容量并聯電容器時,在額定工作電壓下,電容器斷電后殘余電壓降至50V時的時間不超過5秒.
11、 溫升:1.1倍額定電壓,帶有額定負荷時,線圈溫升≤10K.
12、 局部放電≤5PC.
三、結構簡介
1、FDDC型放電線圈采用優質取向硅鋼片為鐵芯，有一個二次線圈，結構合理，功耗小，溫升低，并確保差壓保護的精度要求。
2、采用高真空澆注工藝，性能可靠。
四、型號說明：
FDDC 1.7 /11 /√3
1.7------單相最大放電容量（Mvar）
11-----額定一次電容器線電壓Kv
FDDC-----放電線圈
五、安裝及運輸注意事項：
1、 放電線圈外殼必須可靠接地，投入運行后，應定期清掃瓷套，并定期對瓷套做外絕緣預防性試驗。
2、 訂貨時，須明確X端子間的額定電壓值.
3、 高壓瓷套端子與電容器組的連接，宜采用軟線連接，當采用鋁排連接時，其截面不應大于55×8mm,關應靠近端頭部位采取伸縮措施。
4、 運輸中整機應放置平衡，傾斜角不應大于15°，不得倒置。
5、 搬運時須使用設置的吊鉤起吊平穩移動，不應將瓷套當把手。
